?。ㄒ唬┫缆?lián)動控制器

　　1、調試準備

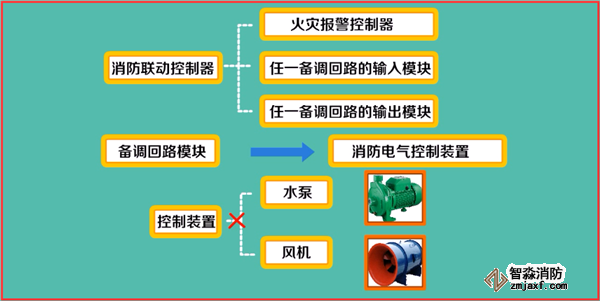

　　消防聯動控制器調試時，在接通電源前應按以下順序做準備工作：

　?。?）將消防聯動控制器與火災報警控制器相連；

　?。?）將消防聯動控制器與任一備調回路的輸入/輸出模塊相連；

　?。?）將備調回路模塊與其控制的消防電氣控制裝置相連；

　?。?）切斷水泵、風機等各受控現場設備的控制連線。

　　2、調試要求

　?。?）使消防聯動控制器分別處于自動工作和手動工作狀態，檢查其狀態顯示，并按現行國家標準《消防聯動控制系統》GB16806-2006的有關要求，采用觀察、儀表測量等方法逐個對控制器進進行下列功能檢查并記錄：

　?、僮詸z功能和操作級別；

　?、诋?dāng)消防聯動控制器與各模塊之間的連線斷路和短路時，消防聯動控制器能在100s內發出故障信號；

　?、郛?dāng)消防聯動控制器與備用電源之間的連線斷路和短路時，消防聯動控制器應能在100s內發出故障信號；

　?、芟簟?fù)位功能；

　?、萜帘喂δ?；

　　⑥使總線隔離器保護范圍內的任一點短路，檢查總線隔離器的隔離保護功能；

　?、呤怪辽?0個輸入/輸出模塊同時處于動作狀態(模塊總數少于50個時，使所有模塊動作)，檢查消防聯動控制器的最大負載功能；

　?、嘀?、備電源的自動轉換功能，并在備電工作狀態下重復第⑦項檢查。

　　（2）接通所有啟動后可以恢復的受控現場設備。

　?。?）使消防聯動控制器處于自動狀態，按現行國家標準《火災自動報警系統設計規范》GB50116-2013要求設計的聯動邏輯關系進行下列功能檢查：

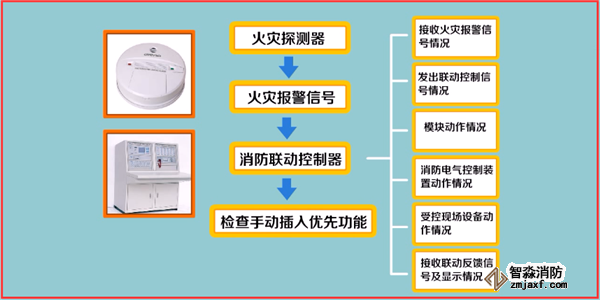

　　①按設計的聯動邏輯關系，使相應的火災探測器發出火災報警信號，檢查消防聯動控制器接收火災報警信號情況、發出聯動控制信號情況、模塊動作情況、消防電氣控制裝置的動作情況、受控現場設備動作情況、接收聯動反饋信號(對于啟動后不能恢復的受控現場設備，可模擬現場設備聯動反饋信號)及各種顯示情況；

　?、跈z查手動插入優先功能。

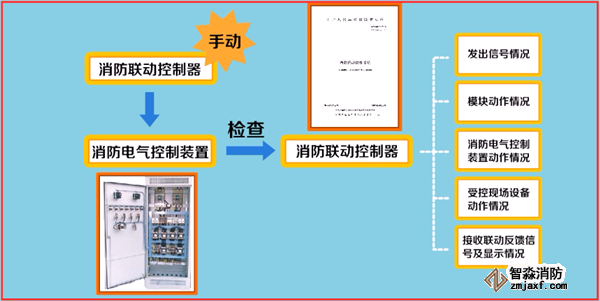

　?。?）使消防聯動控制器處于手動狀態，按現行國家標準《火災自動報警系統設計規范》GB50116-2013要求設計的聯動邏輯關系依次手動啟動相應的消防電氣控制裝置，檢查消防聯動控制器發出聯動控制信號情況、模塊動作情況、消防電氣控制裝置的動作情況、受控現場設備動作情況、接收聯動反饋信號(對于啟動后不能恢復的受控現場設備，可模擬現場設備啟動反饋信號)及各種顯示情況。

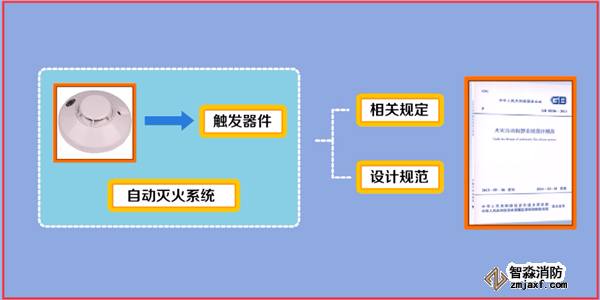

　?。?）對于直接用火災探測器作為觸發器件的自動滅火系統除符合本節有關規定外，還應按現行國家標準《火災自動報警系統設計規范》（GB50116-2013）的規定進行功能檢查。

　　（6）依次將其他備調回路的輸入/輸出模塊及該回路模塊控制的消防電氣控制裝置相連接，切斷所有受控現場設備的控制連線，接通電源，重復1）～4）項檢查。

　　（二）區域顯示器（火災顯示盤）

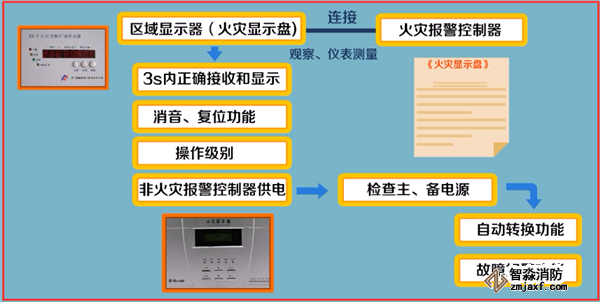

　　將區域顯示器（火災顯示盤）與火災報警控制器相連接，按現行國家標準《火災顯示盤通用技術條件》GB17429-2011的有關要求，采用觀察、儀表測量等方法逐個對區域顯示器（火災顯示盤）進行下列功能檢查并記錄：

　　1、區域顯示器（火災顯示盤）應在3s內正確接收和顯示火災報警控制器發出的火災報警信號。

　　2、消音、復位功能。

　　3、操作級別。

　　4、對于非火災報警控制器供電的區域顯示器（火災顯示盤），應檢查主、備電源的自動轉換功能和故障報警功能。

　　（三）消防專用電話

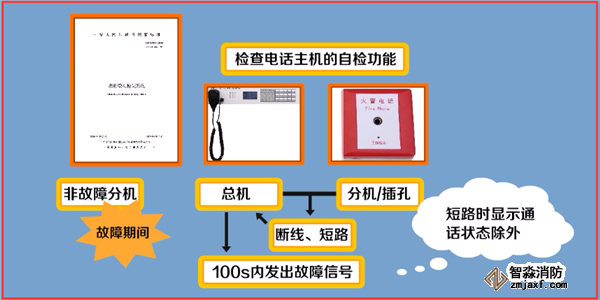

　　按現行國家標準《消防聯動控制系統》GB16806-2006的有關要求，采用觀察、儀表測量等方法逐個對消防專用電話進行下列功能檢查并記錄：

　　1、檢查消防電話主機的自檢功能。

　　2、使消防電話總機與消防電話分機或消防電話插孔間連接線斷線、短路，消防電話主機應在100s內發出故障信號，并顯示出故障部位（短路時顯示通話狀態除外）；故障期間，非故障消防電話分機應能與消防電話總機正常通話。

　　3、消防電話主機的消音和復位功能。

　　4、在消防控制室與所有消防電話、電話插孔之間互相呼叫與通話；總機應能顯示每部分機或電話插孔的位置，呼叫音和通話語音應清晰。

　　5、消防控制室的外線電話與另外一部外線電話模擬報警電話通話，語音應清晰。

　　6、消防電話主機的群呼、錄音、記錄和顯示等功能，各項功能均應符合要求。

　　（四）消防應急廣播控制設備

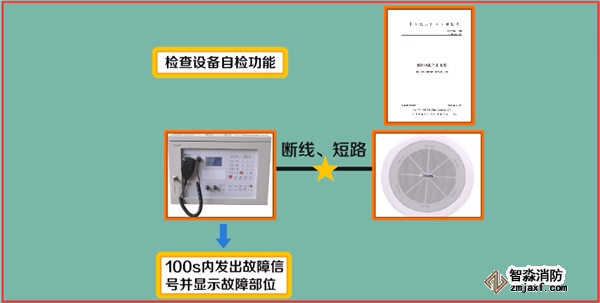

　　1、按現行國家標準《消防聯動控制系統》GB16806-2006的有關要求，采用觀察、儀表測量等方法逐個對消防應急廣播進行下列功能檢查并記錄：

　?。?）消防應急廣播控制設備的自檢功能；

　?。?）使消防應急廣播控制設備與揚聲器間的廣播信息傳輸線路斷路、短路，消防應急廣播控制設備應在100s內發出故障信號，并顯示出故障部位；

　?。?）將所有共用揚聲器強行切換至應急廣播狀態，對擴音機進行全負荷試驗，應急廣播的語音應清晰，聲壓級應滿足要求；

　?。?）消防應急廣播控制設備的監聽、顯示、預設廣播信息、通過傳聲器廣播及錄音功能；

　?。?）消防應急廣播控制設備的主、備電源的自動轉換功能。

　　2、每回路任意抽取一個揚聲器，使其處于斷路狀態，其他揚聲器的工作狀態不應受影響。

　　（五）火災聲光警報器

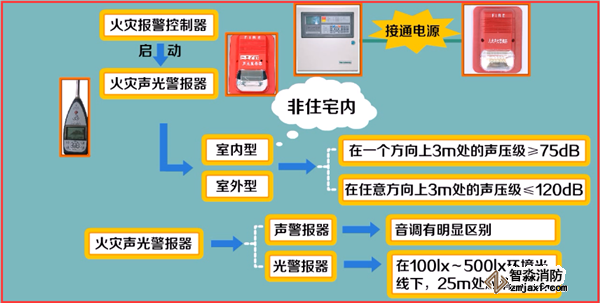

　　逐一將火災聲光警報器與火災報警控制器相連，接通電源。操作火災報警控制器使火災聲光警報器啟動，采用儀表測量其聲壓級，非住宅內使用室內型和室外型火災聲警報器的聲信號至少在一個方向上3m處的聲壓級（A計權）應不小于75dB，且在任意方向上3m處的聲壓級（A計權）應不大于120dB。具有兩種及以上不同音調的火災聲警報器，其每種音調應有明顯區別?；馂?zāi)光警報器的光信號在100lx～500lx環境光線下，25m處應清晰可見。
